롤러형 리미트 스위치를 배선하는 방법은 무엇입니까?

롤러형 리미트 스위치는 많은 산업 및 자동화 시스템에서 필수적인 구성 요소입니다. 이는 물체의 존재, 위치 또는 움직임을 감지하는 데 사용되며 컨베이어 시스템에서 공작 기계에 이르기까지 광범위한 응용 분야에서 찾을 수 있습니다. 롤러 유형 리미트 스위치를 올바르게 배선하는 것은 올바른 기능과 전체 시스템의 안전을 보장하는 데 중요합니다. 롤러형 리미트 스위치 공급업체로서 저는 귀하에게 프로세스를 단계별로 안내해 드리고자 왔습니다.

롤러형 리미트 스위치의 기본 이해

배선 과정을 시작하기 전에 기본 구성 요소와 롤러 유형 리미트 스위치의 작동 방식을 이해하는 것이 중요합니다. 롤러 유형 리미트 스위치는 일반적으로 하우징, 롤러 암, 마이크로 스위치 및 전기 단자로 구성됩니다. 롤러 암은 위치나 움직임이 모니터링되는 물체에 의해 작동되도록 설계되었습니다. 롤러 암이 물체에 의해 움직이면 마이크로 스위치가 활성화되어 스위치의 전기적 상태가 변경됩니다.

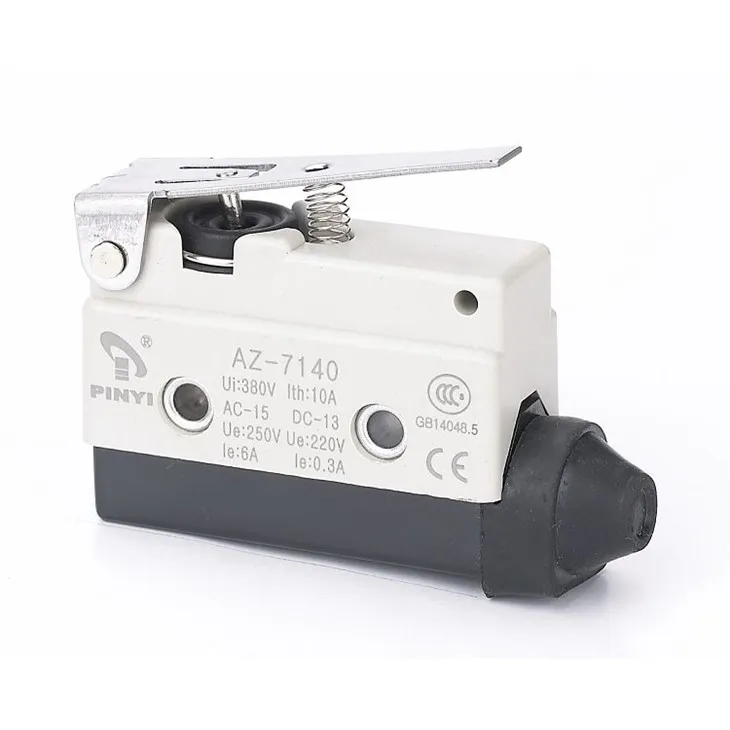

롤러형 리미트 스위치에 사용할 수 있는 다양한 유형의 마이크로스위치가 있으며 각각 고유한 특성과 용도가 있습니다. 예를 들어,핀 플런저 마이크로스위치정확하고 빠른 작동이 필요한 용도에 적합합니다. 그만큼짧은 힌지 레버 마이크로스위치더 민감한 감지를 위해 더 긴 레버 암이 필요할 때 종종 사용됩니다. 그리고스프링 소프트 로드형 방수 마이크로 스위치습하거나 열악한 환경의 애플리케이션에 이상적입니다.

필요한 도구 및 재료

롤러 유형 리미트 스위치를 배선하려면 다음 도구와 재료가 필요합니다.

• 드라이버: 스위치 하우징을 열고 전선을 고정합니다.
• 와이어 스트리퍼: 전선의 절연체를 제거합니다.
• 전기 테이프 또는 와이어 너트: 연결을 절연합니다.
• 전선: 귀하의 응용 분야에 적합한 와이어 게이지 및 유형. 시스템의 전류 및 전압 요구 사항을 처리할 수 있는 전선을 선택하십시오.
• 멀티미터: 스위치의 연속성과 전압을 테스트합니다.

단계별 배선 프로세스

1단계: 안전 제일

리미트 스위치 배선을 시작하기 전에 반드시 시스템의 전원을 끄십시오. 이렇게 하면 배선 과정에서 감전이나 단락이 발생하는 것을 방지할 수 있습니다. 또한 장갑, 보안경 등 적절한 안전 장비를 착용하십시오.

2단계: 리미트 스위치 장착

롤러형 리미트 스위치를 장착하기에 적합한 위치를 선택하십시오. 위치는 모니터링하려는 물체에 의해 롤러 암이 쉽게 작동될 수 있는 위치여야 합니다. 스위치 하우징의 장착 구멍과 적절한 나사를 사용하여 스위치를 제자리에 고정합니다.

3단계: 스위치 하우징 열기

드라이버를 사용하여 스위치 하우징을 엽니다. 대부분의 롤러 유형 리미트 스위치에는 내부 구성 요소와 전기 단자에 접근하기 위해 제거할 수 있는 덮개가 있습니다.

4단계: 터미널 식별

스위치 하우징 내부에는 전기 단자 세트가 있습니다. 이러한 터미널에는 일반적으로 해당 기능을 표시하는 라벨이 붙어 있습니다. 일반적으로 터미널에는 공통(COM), 상시 개방(NO), 상시 폐쇄(NC)의 세 가지 유형이 있습니다. 공통 단자는 항상 전원에 연결되는 단자입니다. 상시 개방형 단자는 스위치가 작동되지 않을 때 열려 있고(전기 연결 없음) 스위치가 작동되면 닫힙니다(전기 연결 있음). 상시 닫힘 단자는 스위치가 작동되지 않을 때 닫혀 있고(전기 연결이 있음) 스위치가 작동되면 열립니다(전기 연결이 끊어짐).

5단계: 전선 준비

와이어 스트리퍼를 사용하여 와이어 끝에서 절연체를 약 1/2인치 제거합니다. 양호한 전기적 연결을 보장하기 위해 절연체를 균일하고 깨끗하게 벗겨내십시오.

6단계: 전선 연결

전원선을 공통단자에 연결하세요. 그런 다음 애플리케이션에 따라 로드 와이어를 상시 열림 또는 상시 닫힘 터미널에 연결하십시오. 스위치가 작동될 때 부하에 전원이 공급되도록 하려면 부하 와이어를 상시 개방형 터미널에 연결하십시오. 스위치가 작동되지 않을 때 부하에 전원이 공급되도록 하려면 부하 와이어를 상시 폐쇄 단자에 연결하십시오.

드라이버를 사용하여 단자 나사를 조여 와이어를 제자리에 고정합니다. 전선이 단단히 연결되어 있고 단락을 일으킬 수 있는 느슨하거나 노출된 전선이 없는지 확인하십시오.

7단계: 연결부 절연

전선을 연결한 후 전기 테이프나 전선 너트를 사용하여 연결부를 절연하십시오. 이렇게 하면 안전 위험을 초래할 수 있는 전기 단락이나 전선 노출을 방지할 수 있습니다. 연결부 주위에 전기 테이프를 단단히 감거나 와이어 너트를 사용하여 와이어를 함께 꼬아서 덮습니다.

8단계: 스위치 하우징 닫기

배선을 완료하고 연결을 절연한 후 드라이버를 사용하여 스위치 하우징을 닫습니다. 먼지, 습기, 이물질이 스위치에 들어가지 않도록 커버가 단단히 고정되어 있는지 확인하십시오.

9단계: 스위치 테스트

시스템 전원을 켜고 롤러형 리미트 스위치를 테스트합니다. 스위치를 작동시키려는 물체를 움직여 롤러 암을 작동시킵니다. 멀티미터를 사용하여 스위치의 연속성과 전압을 테스트합니다. 스위치가 올바르게 작동하는지, 부하에 예상대로 전원이 공급되거나 차단되는지 확인하십시오.

문제 해결

배선 후 리미트 스위치가 제대로 작동하지 않는 경우 몇 가지 일반적인 문제와 해결 방법은 다음과 같습니다.

• 스위치에 전원이 공급되지 않음: 전원을 확인하고 전원이 켜져 있는지, 올바른 전압이 공급되는지 확인하세요. 또한 공통 터미널에 대한 연결이 안전한지 확인하십시오.
• 스위치가 작동하지 않음: 롤러 암이 자유롭게 움직이고 어떤 물체에 의해 막혀 있지 않은지 확인하십시오. 또한 롤러 암의 조정을 점검하여 물체에 의해 쉽게 작동될 수 있는지 확인하십시오.
• 잘못된 전기 연결: 배선을 다시 확인하여 배선이 올바른 단자에 연결되어 있는지 확인하십시오. 멀티미터를 사용하여 스위치의 연속성과 전압을 테스트합니다.

결론

위에 설명된 단계를 따르면 롤러 유형 리미트 스위치를 배선하는 과정은 비교적 간단합니다. 기본 구성 요소를 이해하고 올바른 도구와 재료를 선택하고 안전 절차를 따르면 리미트 스위치가 올바르게 배선되고 제대로 작동하는지 확인할 수 있습니다.

롤러형 리미트 스위치 공급업체로서 당사는 고객의 특정 요구 사항을 충족할 수 있는 다양한 고품질 스위치를 제공합니다. 간단한 컨베이어 시스템용 스위치가 필요하든 복잡한 산업 자동화 애플리케이션용 스위치가 필요하든 당사는 귀하를 도와줄 전문 지식과 제품을 보유하고 있습니다. 배선, 설치 또는 애플리케이션에 적합한 스위치 선택에 대해 질문이 있는 경우 주저하지 말고 당사에 문의하십시오. 우리는 귀하의 조달을 지원하고 귀하의 비즈니스에 가장 적합한 솔루션을 제공하기 위해 왔습니다.
